Termik Röle Nedir? Motorları Aşırı Yükten Nasıl Korur?

Endüstriyel tesislerde, atölyelerde ve bina mekanik sistemlerinde kullanılan asenkron motorlar; kompresörlerden su pompalarına, konveyör bantlardan havalandırma fanlarına kadar kesintisiz üretimin kalbini oluşturur. Ancak bu motorlar; mekanik zorlanmalar, mil kilitlenmeleri, şebekedeki voltaj dalgalanmaları veya faz kaybı gibi olumsuz çalışma koşullarında şebekeden nominal değerlerinin çok üzerinde akım çekmeye başlar.

Normal sınırların üzerindeki bu sürekli aşırı akım, motor sargılarının hızla aşırı ısınmasına, izolasyon verniklerinin erimesine ve nihayetinde motorun tamamen yanmasına yol açar. Motorları aşırı akımın termal etkilerine karşı koruyan en kritik koruma ekipmanına termik röle denir. Bu rehberde, termik röle nedir, termik röle ne işe yarar, kontaktörlerle nasıl entegre edilir ve doğru termik röle ayarı nasıl yapılır gibi temel soruları teknik boyutlarıyla inceliyoruz.

Termik Röle Nedir ve Nasıl Çalışır?

Teknik tanımıyla termik röle; motor besleme devresinden geçen akımın yarattığı ısıyı algılayarak, belirlenen limit aşıldığında kontrol devresini kesen ve motoru durduran bir motor koruma elemanıdır.

Termik rölenin çalışma prensibi bimetal teknolojisine dayanır:

• Bimetal Şerit Mekanizması: Cihazın içinde, genleşme katsayıları birbirinden farklı iki ayrı metal plakanın preslenmesiyle oluşturulmuş bimetal şeritler yer alır. Bu şeritlerin etrafına motor akımını taşıyan ısıtıcı iletkenler sarılıdır.

• Isıl Deformasyon ve Bükülme: Motor üzerinden aşırı akım aktıkça bimetal şeritler ısınır. Farklı genleşme oranları nedeniyle şeritler belirli bir yöne doğru eğilmeye (bükülmeye) başlar.

• Tetikleme Mekanizması: Bükülme miktarı kritik eşiğe ulaştığında dahili mekanik tırnağı tetikler.

• Yardımcı Kontakların Konum Değiştirmesi: Röle üzerindeki kapalı olan yardımcı kontak (NC - 95-96) açılarak kontaktörün bobin enerjisini keser ve motoru durdurur. Eş zamanlı olarak açık olan yardımcı kontak (NO - 97-98) kapanarak panodaki "Arıza" sinyal lambasına enerji iletir.

Termik Röle Faz Kaybına Karşı Nasıl Koruma Sağlar?

Üç fazlı (trifaze) sistemlerde karşılaşılan en büyük motor arıza nedenlerinden biri fazlardan birinin kopması veya sigorta atması sonucu kesilmesidir.

İki faza kalan bir asenkron motor, durmadığı sürece mekanik yükü karşılamak için kalan iki fazdan çok daha yüksek akım çekmeye başlar. Diferansiyel koruma özelliğine sahip modern termik röleler, fazlar arasındaki akım dengesizliğini algılayarak motor sargıları aşırı ısıyla yanmadan önce devreyi hızla açar.

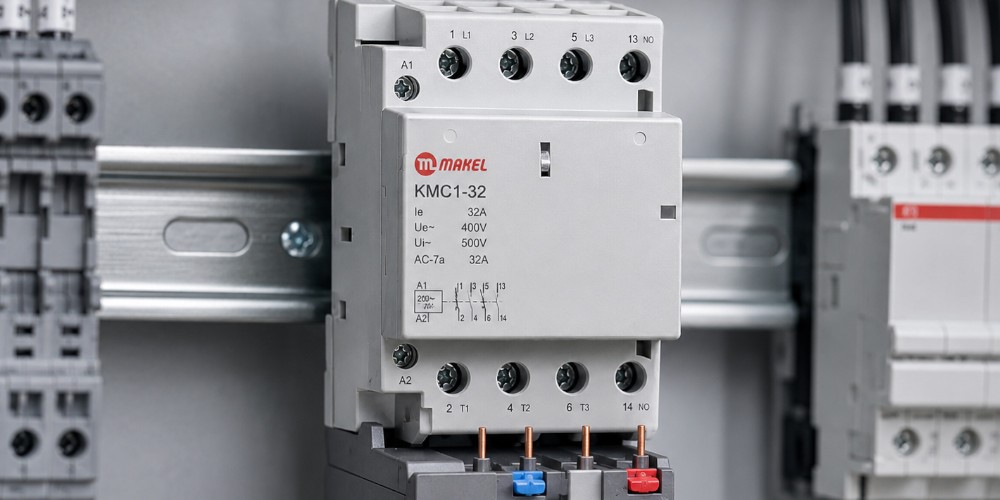

Termik Röle Bağlantısı ve Kontaktörle Birlikte Çalışma Mantığı

Termik röleler tek başlarına ana güç devresini kesebilecek ark hücrelerine veya güçlü kontaklara sahip değildir. Bu nedenle doğrudan bir kontaktör ile entegre çalışırlar:

1. Güç Devresi Bağlantısı: Termik rölenin üst giriş çatalları doğrudan kontaktörün ana güç çıkış klemenslerine (T1-T2-T3) vidalanır. Rölenin alt çıkış uçları (2T1, 4T2, 6T3) ise motor klemens kutusuna giden kablolara bağlanır.

2. Kumanda Devresi Entegrasyonu: Termik rölenin NC (Normalde Kapalı - 95-96) kontağı, kontaktör bobinini (A1-A2) besleyen kumanda hattına seri olarak bağlanır. Aşırı akım durumunda bu kontak açılarak kontaktör bobininin devresini keser ve kontaktörün ana kontaklarını bırakmasını sağlar.

3. Reset (Sıfırlama) Modu: Röle üzerinde motor soğuduktan sonra sistemi yeniden devreye almak için "Manuel" veya "Otomatik" reset seçeneği sunan buton yer alır.

Endüstriyel panolarınızda kontaktörlerinizle tam uyumlu, hassas açma eğrilerine sahip modelleri keşfetmek için Makel'in Termik Röle Grubu ürünlerini inceleyebilirsiniz.

Doğru Termik Röle Ayarı Nasıl Yapılır?

Hatalı bir akım ayarı motorun korunamamasına veya gereksiz yere sistemin durmasına (hatalı açma) yol açar. Güvenli bir termik röle ayarı için şu adımlar uygulanmalıdır:

• Motor Etiket Akımını (In) Esas Alın: Ayar yapılırken motorun etiketinde yazan nominal çalışma akımı referans alınır.

• Ayar Skalası: Termik röle üzerindeki akım ayar vidası, motorun nominal etiket akımına (örneğin 7.5A) birebir ayarlanmalıdır. Motorun ilk kalkışındaki geçici demeraj akımlarında hemen açma yapmaması için termik röleler gecikmeli (ters zamanlı) karakteristiğe sahiptir; bu nedenle ayar değerini demeraj akımına göre yükseltmemelisiniz.

• Ortam Sıcaklığı Kompanzasyonu: Pano içerisindeki sıcaklık ile motorun çalıştığı ortam sıcaklığı farklıysa, ortam sıcaklığı kompanzasyonuna sahip modeller tercih edilmelidir.

Motor Yatırımlarınızı Güvence Altına Alın

Elektrik motorları, bir işletmenin en maliyetli yatırımlarından biridir. Yetersiz koruma nedeniyle bir motorun yanması, sadece sarım ve değişim maliyeti doğurmaz; aynı zamanda üretim hattının durmasına neden olarak çok daha büyük maddi kayıplara yol açar. Akım taşıma aralığına uygun, yüksek hassasiyetli bimetal teknolojiye sahip termik röleler kullanmak bu riskleri tamamen ortadan kaldırır. Makel'in uluslararası standartlara uygun şalt çözümleri, motorlarınızı her türlü aşırı yük koşulunda güvenle korur.
