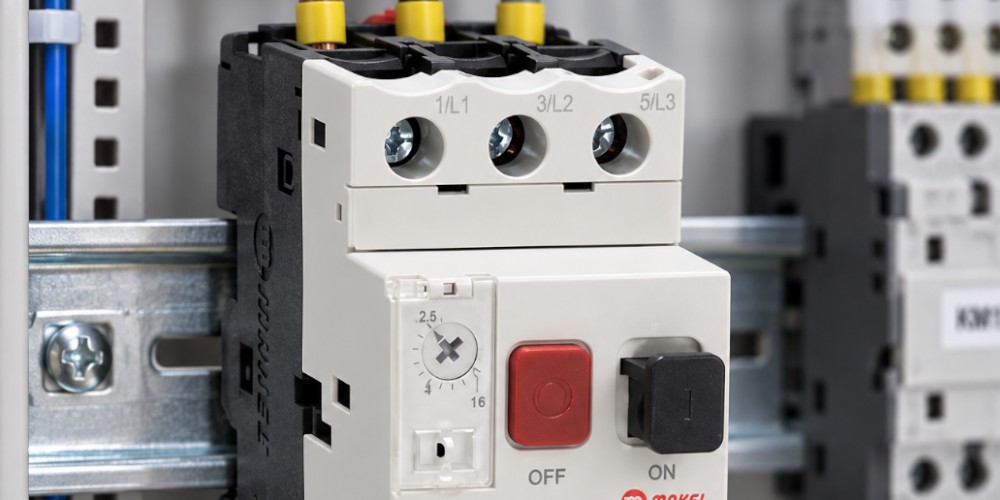

Motor Koruma Şalteri Nedir? Nasıl Seçilir?

Sanayi tesislerinde, atölyelerde ve bina mekanik otomasyonlarında kullanılan elektrik motorları; şebekedeki anlık gerilim dalgalanmalarına, mekanik sıkışmalara, aşırı yüklere ve doğrudan kısa devre risklerine karşı oldukça hassastır. Bir motorun arızalanması yalnızca ekipmanın yenilenme maliyetini doğurmaz; aynı zamanda üretim hattının durmasına ve ciddi zaman kayıplarına yol açar.

Elektrik motorlarını tek bir kompakt gövdede hem aşırı yüklere hem de tahrip edici kısa devre akımlarına karşı koruyan en temel şalt ekipmanına motor koruma şalteri (MKŞ) denir. Bu rehberde, motor koruma şalteri nedir, nasıl çalışır, klasik otomatik sigorta ve termik rölelerden farkları nelerdir ve projeniz için doğru motor koruma şalteri seçimi nasıl yapılır gibi teknik soruları ele alıyoruz.

Motor Koruma Şalteri Nedir ve Nasıl Çalışır?

Teknik tanımıyla motor koruma şalteri; elektrik motorlarının ana besleme hattına bağlanan, motoru hem termik (aşırı yük) hem de manyetik (kısa devre) etkilere karşı bağımsız olarak koruyan elektromekanik bir devre kesicidir.

MKŞ, bünyesinde iki ayrı koruma mekanizmasını bir arada barındırır:

1. Termik Koruma (Bimetal Mekanizma): Motor mekanik olarak zorlandığında veya faz kaybına uğradığında şebekeden çekilen akım yükselir. Bu akımın oluşturduğu ısı, röle içerisindeki bimetal şeritleri büker. Sürekli aşırı yük durumunda bimetal tetik mekanizmasını harekete geçirerek şalterin ana kontaklarını açar ve motor sargılarının yanmasını önler.

2. Manyetik Koruma (Elektromanyetik Bobin): Hat üzerinde ani bir kısa devre veya faz-faz / faz-toprak teması gerçekleştiğinde, aşırı yüksek kısa devre akımı dahili manyetik bobini milisaniyeler içinde harekete geçirir. Sistem, yüksek akım arkını söndürme hücrelerinde yok ederek devreyi anında keser ve kablolar ile motoru fiziksel tahribattan korur.

Ayrıca üzerinde yer alan manuel başlatma/durdurma (Start/Stop veya döner mandallı) mekanizması sayesinde motoru doğrudan devreye alıp devreden çıkarmak için bir manuel anahtar görevi de görür.

Motor Koruma Şalterinin Otomatik Sigorta ve Termik Röleden Farkı Nedir?

Pano tasarımında sıklıkla birbirinin alternatifi gibi düşünülen bu üç şalt elemanı, koruma kapsamı açısından belirgin farklara sahiptir:

Görüldüğü üzere termik röleler kısa devre akımlarına karşı koruma sağlayamazken ve devreyi açmak için mutlaka bir kontaktöre ihtiyaç duyarken; motor şalteri hem kısa devreyi hem aşırı yükü algılar ve harici bir elemana ihtiyaç duymadan ana güç devresini kendi başına kesebilir.

Motor Koruma Şalteri Seçimi Nasıl Yapılır?

Doğru motor koruma altyapısı kurmak, şalterin nominal akım aralığının motorun çalışma karakteristiğiyle birebir örtüşmesine bağlıdır:

1. Motor Etiket Değerlerinin Belirlenmesi

Motorun anma gücü (kW veya HP), nominal çalışma gerilimi (230V / 400V) ve en önemlisi motor etiketinde belirtilen nominal akım () değeri okunmalıdır.

2. Akım Ayar Skalasının Tespiti

Motor koruma şalterlerinin üzerinde belirli bir aralıkta ayar yapmaya imkan tanıyan döner bir kalibrasyon kadranı bulunur (örneğin 6.3A – 10A aralığı). Seçilecek şalterin ayar skalası, motorun etiket akımını mutlaka içine almalıdır. Kadran, motorun tam yük akımına birebir ayarlanmalıdır.

3. Kısa Devre Kesme Kapasitesi ()

Şalterin monte edileceği panonun trafo merkezine olan yakınlığına göre hesaplanan kısa devre akımını karşılayabilecek kesme kapasitesine (örneğin 15kA, 50kA veya 100kA) sahip modeller seçilmelidir.

Endüstriyel motorlarınız ve mekanik tesisatlarınız için kompakt gövdeli, yüksek kısa devre kesme performansına sahip güvenilir çözümleri Makel'in Motor Koruma Şalterleri Grubu üzerinden inceleyebilirsiniz.

Motor Altyapınızda Eksiksiz ve Kompakt Güvenlik

Motor koruma şalterleri; sigorta, termik röle ve manuel kesici fonksiyonlarını tek bir modüler gövdede birleştirerek elektrik panolarında hem yer tasarrufu sağlar hem de kablolama maliyetini ciddi oranda düşürür. Aşırı yüklere, faz dengesizliklerine ve yıkıcı kısa devre akımlarına karşı milisaniyeler seviyesinde reaksiyon veren kaliteli bir MKŞ, endüstriyel tesislerinizde iş sürekliliğini garanti altına alır. Makel'in uluslararası standartlara tam uyumlu şalt portföyü, motorlarınızı her türlü elektriksel riske karşı korur.
