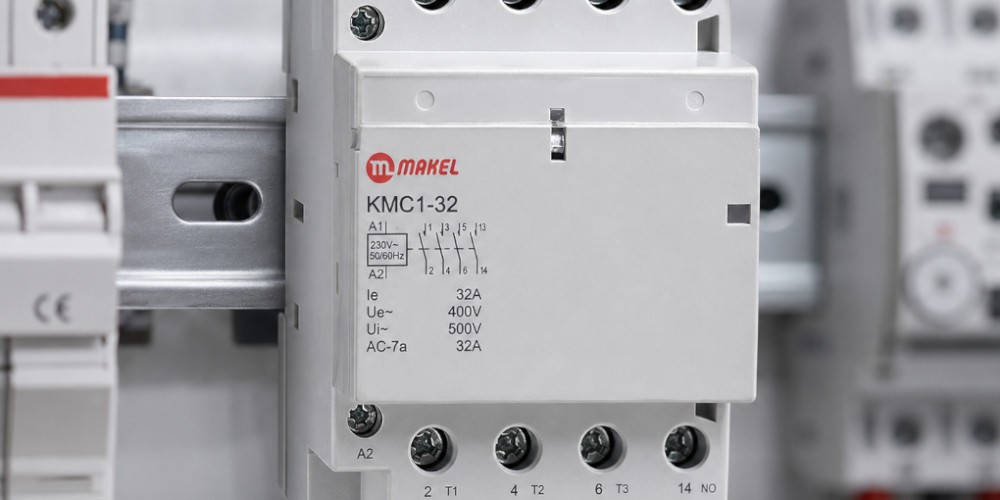

Kontaktör Nedir? Ne İşe Yarar ve Nasıl Seçilir?

Modern elektrik tesisatlarında ve endüstriyel otomasyon sistemlerinde, yüksek akım çeken cihazların güvenli ve uzaktan kontrol edilmesi hayati bir gerekliliktir. Elektrik motorları, büyük aydınlatma grupları, kompanzasyon panoları veya ısıtıcı rezistanslar gibi yüksek güç tüketen yüklerin standart mekanik anahtarlarla doğrudan açılıp kapatılması hem ark (kıvılcım) tehlikesi yaratır hem de anahtarlama ömrünü hızla tüketir.

Yüksek elektriksel yüklerin güvenli, kararlı ve uzaktan kontrol edilmesini sağlayan en temel şalt elemanına kontaktör denir. Bu rehberde, kontaktör nedir, nasıl çalışır, kontaktör ile röle arasındaki farklar nelerdir ve projeleriniz için doğru kontaktör seçimi nasıl yapılır gibi kritik teknik soruları tüm detaylarıyla ele alıyoruz.

Kontaktör Nedir ve Nasıl Çalışır?

En temel teknik tanımıyla kontaktör, bir bobin yardımıyla elektriksel olarak tetiklenen ve yüksek akımlı devreleri açıp kapatmaya yarayan elektromekanik bir anahtardır.

Cihazın temel çalışma prensibi elektromanyetik çekim kuvvetine dayanır:

• Bobin Uçları (A1 - A2): Kontaktörün kontrol devresi bu uçlara bağlanır. Bobine belirli bir kontrol gerilimi (24V, 220V veya 380V AC/DC) uygulandığında dahili bir manyetik alan oluşur.

• Manyetik Çekirdek ve Palet: Oluşan manyetik alan, hareketli demir çekirdeği (paleti) kendine doğru hızla çeker.

• Güç Kontaklarının Kapanması: Paletin hareketiyle birlikte yüksek akım taşıyan ana güç kontakları (L1-L2-L3 / T1-T2-T3) eş zamanlı olarak kapanır ve bağlı olan yüke (örneğin bir asenkron motora) güç aktarılır.

• Devrenin Kesilmesi: Bobine gelen kontrol akımı kesildiği an, içerideki yay mekanizması paleti geri iter; kontaklar açılarak ana devre anında ve güvenle kesilir.

Kontaktör ile Röle Arasındaki Farklar Nelerdir?

Çalışma mantıkları elektromanyetik tetiklemeye dayandığı için kontaktörler sıklıkla röleler ile karıştırılır. Ancak bu iki donanım arasında çok net işlevsel ve yapısal farklar vardır:

Kontaktör Çeşitleri ve Kullanım Kategorileri (AC Sınıfları)

Tesisatınızda kullanacağınız kontaktör çeşitleri, kontrol edilecek yükün tipine göre belirlenir. Uluslararası IEC standartlarına göre en yaygın AC kontaktör sınıfları şunlardır:

• AC-1 Sınıfı: Endüktif olmayan veya hafif endüktif yükler için uygundur. Elektrikli ısıtıcılar, rezistanslar ve akkor telli genel aydınlatma devrelerinde kullanılır.

• AC-2 Sınıfı: Bilezikli asenkron motorların yol verme ve ters akımla frenleme işlemlerinde tercih edilir.

• AC-3 Sınıfı: Sincap kafesli asenkron motorların normal çalıştırılması ve durdurulmasında en yaygın kullanılan standart kontaktör sınıfıdır (klima kompresörleri, konveyör bantlar, fanlar vb.).

• AC-4 Sınıfı: Kesintili çalışma, motorlara darbeli yol verme (inching/jogging) ve ters yönde ani çalıştırma gerektiren vinç ve ağır iş makinelerinde kullanılır.

Endüstriyel tesislerinizde ve bina dağıtım panolarınızda uzun ömürlü, ark direnci yüksek çözümler için Makel’in Kontaktörler Grubu koleksiyonunu inceleyebilirsiniz.

Doğru Kontaktör Seçimi Nasıl Yapılır?

Hatalı bir kontaktör seçimi, kontakların birbirine yapışmasına (kaynamasına), aşırı ısınmaya ve bağlı olduğu motorun yanmasına sebep olabilir. Güvenli bir altyapı için şu kriterler eksiksiz hesaplanmalıdır:

1. Yükün Gücü ve Akımı (kW ve Amper): Bağlanacak motor veya cihazın nominal çalışma akımı ve ilk kalkış (demeraj) akımı tam olarak belirlenmelidir.

2. Bobin Besleme Gerilimi: Panonuzdaki kontrol hattının gerilimine göre bobin voltajı (örn. 24V DC, 220V AC) doğru seçilmelidir.

3. Kullanım Sıklığı (Açma-Kapama Sayısı): Sistemin saatte kaç defa devreye girip çıkacağı, mekanik ve elektriksel ömür açısından kontaktör boyutlandırmasını doğrudan etkiler.

4. Termik Röle Uyumu: Motor koruma uygulamalarında kontaktör çıkışına motoru aşırı yükten koruyacak bir termik aşırı akım rölesi entegre edilmelidir.

Endüstriyel Güvenliğin ve Otomasyonun Temel Taşı

Ağır yükleri kontrol ederken can ve mal güvenliğini sağlamak, ark riskini bertaraf etmek ve sistemleri uzaktan otomatize etmek doğru şalt ekipmanları ile mümkündür. Uluslararası kalite standartlarına uygun, aşınmaya dayanıklı gümüş alaşımlı kontak yapısına sahip kontaktörler, tesisatınızın kesintisiz ve kararlı çalışmasını garanti altına alır. Makel'in mühendislik kalitesiyle üretilen kontaktör çözümleri, yaşam alanlarınızda ve sanayi projelerinizde yüksek performans sunar.
