Elektrik Tesisatında Kablo Seçimi Nasıl Yapılır?

Bir yapının elektrik altyapısı kurgulanırken seçilen şalt malzemeleri, prizler ve anahtarlar ne kadar kaliteli olursa olsun, enerjiyi taşıyan iletkenler doğru seçilmediği sürece sistem güvende sayılmaz. Duvarların, sıvaların ve kanal hatlarının arkasında gizlenen kablolar, elektrik tesisatının damarlarıdır.

Yanlış yapılan bir elektrik kablosu seçimi veya yetersiz akım taşıma kapasitesine sahip bir iletken; zamanla kabloların aşırı ısınmasına, yalıtkanının erimesine, kısa devrelere ve en nihayetinde elektrik kaynaklı bina yangınlarına neden olur. Bu rehberde, ev ve iş yerlerinizde güvenli bir altyapı kurgulamak için kablo kesiti hesaplama mantığını, yaygın kablo çeşitleri arasındaki farkları ve NYM ile NHXMH kablo tiplerinin nerede tercih edilmesi gerektiğini ele alacağız.

Elektrik Tesisatında Kablo Kesiti Hesaplama Neden Önemlidir?

Bir kablonun üzerinden geçebileceği güvenli akım miktarı, doğrudan iletkenin kesit alanına (mm² cinsinden) bağlıdır. Su borularının çapı büyüdükçe içinden geçen su miktarının artması gibi, kablonun bakır kesiti genişledikçe taşıyabileceği elektrik akımı (Amper) da artar.

Kablo kesiti hesaplama yapılırken iki temel kriter dikkate alınır:

1. Akım Taşıma Kapasitesi: Bağlanacak cihazların (fırın, klima, çamaşır makinesi vb.) toplam gücü (Watt) hesaplanır ve bu gücün çekeceği akım belirlenir. Kablo kesiti, bu akımı ısınmadan taşıyabilecek kapasitede olmalıdır.

2. Gerilim Düşümü: Kablonun çekileceği mesafe uzadıkça hat üzerinde voltaj kaybı yaşanır. Özellikle pano ile son tüketim noktası arasındaki mesafe fazla ise hat sonundaki cihazların düşük voltajdan zarar görmemesi için kablo kesiti bir üst kademeye çıkarılır.

Standart Ev Tesisatında Kullanılan Kablo Kesitleri:

• Aydınlatma Hatları: Lamba ve anahtar bağlantıları için genellikle 1.5 mm² kesitli iletkenler tercih edilir.

• Standart Priz Hatları: Ev içi genel kullanım prizleri için minimum 2.5 mm² kesitli kablolar kullanılır.

• Yüksek Güçlü Cihaz Hatları (Özel Linyeler): Klima, elektrikli fırın, şok şofben ve bulaşık makinesi gibi yüksek akım çeken cihazlar doğrudan ana panodan çekilen bağımsız linyelerle beslenmeli ve güçlerine göre 4 mm² veya 6 mm² kesitler tercih edilmelidir.

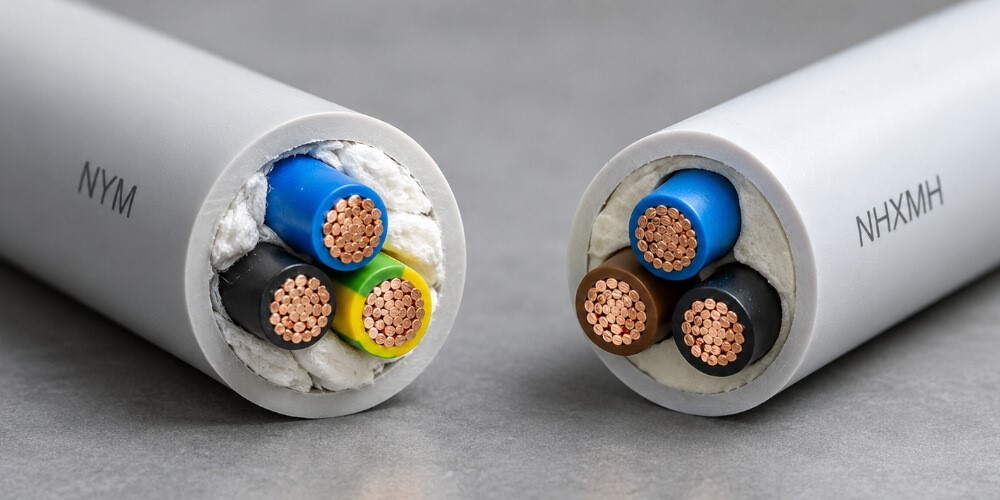

Tesisat Kablo Çeşitleri: NYM mi, NHXMH mi?

Binaların iç tesisatında kullanılan iletkenler kılıf yapılarına, yalıtım malzemelerine ve yangın anındaki davranışlarına göre sınıflandırılır. Günümüz elektrik projelerinde en sık karşılaşılan iki tesisat kablosu türü NYM ve NHXMH modelleridir.

1. NYM Kablo Nedir? (Antigron Kablo)

Sektörde "Antigron" olarak da bilinen NYM kablo, PVC yalıtkanlı ve PVC dış kılıflı, tek veya çok damarlı bakır iletkenlerdir.

• Özellikleri: Nemli ve ıslak yerlerde, sıva üstünde veya sıva altında boru içinde rahatlıkla kullanılabilir. Dış kılıfı mekanik darbelere ve neme karşı yüksek koruma sağlar.

• Kullanım Alanları: Konutlar, ev içi kuru ve nemli mekanlar, bodrum katları ve standart ticari binalar.

2. NHXMH Kablo Nedir? (Halogen-Free / Halojensiz Kablo)

NHXMH kablolar, yapısal olarak NYM kablolara benzer ancak kullanılan kılıf malzemesi tamamen farklıdır. Dış kılıfında "Halojensiz" (Halogen-Free) ve alev geciktirici çapraz bağlı özel polimerler kullanılır.

• Özellikleri: Yangın anında alevi iletmez, kendiliğinden söner ve en önemlisi zehirli klor gazı çıkarmaz. Görüş mesafesini kapatan yoğun siyah duman oluşturmaz.

• Kullanım Alanları: Hastaneler, okullar, alışveriş merkezleri, oteller, sinemalar ve yüksek katlı binalar gibi insanların yoğun bulunduğu toplu yaşam alanlarında kullanımı yasal olarak zorunludur.

Doğru Kablo Seçimi İçin Altın Kurallar

Güvenli bir elektrik tesisatı kablo altyapısı kurmak için şu detaylara mutlaka dikkat etmelisiniz:

• TSE ve CE Belgeleri: Kullanılacak kabloların uluslararası standartlara (TS EN 60228 vb.) uygunluğu ve saf bakır oranının yüksekliği teyit edilmelidir. Alüminyum katkılı (CCA) ucuz kablolar direnci artırarak yangın riski oluşturur.

• Çalışma Sıcaklığı ve Ortam Şartları: Kablonun geçeceği güzergah yüksek ısıya, kimyasallara veya doğrudan güneş ışığına (UV) maruz kalıyorsa dış kılıfı bu şartlara dayanıklı özel modeller seçilmelidir.

• Sigorta İle Uyum: Çekilen kablonun kesiti ile bağlı olduğu otomatik sigorta (MCB) Amper değeri tam uyumlu olmalıdır. Örneğin 1.5 mm² aydınlatma kablosu 10A sigorta ile korunurken, 2.5 mm² priz kablosu en fazla 16A sigorta ile korunmalıdır. Kablo kesitinden daha büyük sigorta takılması, kablonun erimesine ama sigortanın atmamasına yol açar.

Yapınızın Güvenliği Doğru Damarlarla Başlar

Elektrik tesisatında kablo seçimi, maliyetten tasarruf edilecek bir alan değildir. Yapınızın ömrü boyunca güvenle hizmet verebilmesi için yük hesaplarının doğru yapılması, doğru kesitlerin belirlenmesi ve insan yoğunluğunun olduğu alanlarda halojensiz NHXMH kablo çözümlerinin tercih edilmesi hayati önem taşır. Doğru altyapı ve kaliteli şalt malzemeleri ile birleşen kablo tesisatı, yaşam alanlarınızı her türlü elektriksel riskten korur.
