Elektrikte L, N, PE Ne Demek? Kablo Renkleri ve Güvenlik Rehberi

Elektrik tesisatları, karmaşık bir mühendislik altyapısının basit harfler ve belirli renklerle sembolize edildiği evrensel bir sistemdir. Bir prizi tamir ederken, bir aydınlatma armatürünü bağlarken veya panoyu incelerken karşınıza çıkan L, N ve PE harfleri, tesisatın güvenli çalışması için hayati önem taşır. Bu harflerin ve kablo renklerinin teknik karşılığını bilmemek, sadece cihazların arızalanmasına değil, geri dönüşü olmayan elektrik çarpması ve yangın risklerine de yol açabilir.

Modern elektrik standartlarına göre hazırladığımız bu rehberde, tesisat dünyasının alfabesini ve güvenli bağlantı kurallarını tüm detaylarıyla inceleyeceğiz.

Elektrik Tesisatının Alfabesi: L, N ve PE Terimleri

Elektrik akımı, bir döngü içerisinde hareket eder. Kaynaktan çıkan enerjinin cihazı çalıştırması ve ardından güvenli bir şekilde geri dönmesi gerekir. Bu döngü, her biri farklı bir göreve sahip üç ana iletken üzerinden yürütülür:

• L (Line / Phase) - Faz: "Line" kelimesinin kısaltması olan L, sistemdeki canlı hattı temsil eder. Elektrik enerjisini santralden veya trafodan alarak cihazınıza taşıyan ana iletkendir. Kontrol kalemi ile dokunulduğunda kalemin ışığını yakan bu hat, en yüksek potansiyele sahiptir. Oldukça tehlikelidir ve enerjiliyken asla çıplak elle temas edilmemelidir.

• N (Neutral) - Nötr: "Neutral" kelimesinin kısaltması olan N, devreyi tamamlayan dönüş hattıdır. Fazdan gelen akım cihaz üzerinden geçip işini yaptıktan sonra nötr hattı üzerinden kaynağa geri döner. İdeal bir sistemde nötr hattında voltaj bulunmaz; ancak şebeke dengesizlikleri riskine karşı her zaman "enerji varmış gibi" dikkatli davranılmalıdır.

• PE (Protective Earth) - Toprak: "Protective Earth" kelimesinin kısaltması olan PE, tesisatın güvenlik sigortasıdır. Cihazın metal gövdesinde oluşabilecek bir elektrik kaçağını doğrudan toprağa ileterek insanın üzerinden akım geçmesini (elektrik çarpmasını) önler. PE hattı normal çalışma şartlarında akım taşımaz; sadece bir hata veya kaçak anında devreye girer.

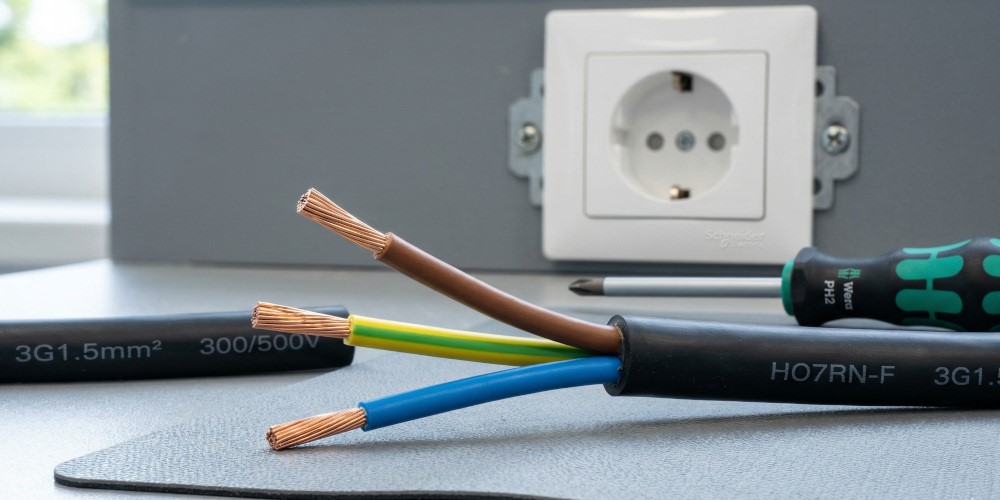

Kablo Renk Kodları ve Standartlar

Renk kodları, bir elektrikçinin tesisatı hata payı bırakmadan tanımasını sağlayan görsel bir dildir. Türkiye'de ve Avrupa genelinde uygulanan (IEC 60446) standart renk kodları şunlardır:

• Faz (L): Genellikle Kahverengi kablo ile simgelenir. Ancak çok fazlı sistemlerde (3 fazlı) siyah ve gri renkler de faz hattı olarak kullanılır.

• Nötr (N): Standart olarak her zaman Mavi renktedir. Devrenin dönüş yolunu temsil eder.

• Toprak (PE): Karakteristik Sarı-Yeşil çizgili kablodur. Bu renk kombinasyonu dünya genelinde sadece toprak hattı için ayrılmıştır ve başka hiçbir amaçla kullanılamaz.

Önemli Hatırlatma: Eski binalarda renk standartları farklılık gösterebilir. Herhangi bir işlem yapmadan önce mutlaka bir multimetre veya kontrol kalemi ile ölçüm yapılması hayati önem taşır.

Elektrik Topraklaması Neden Önemlidir ve Nasıl Yapılır?

Topraklama (PE hattı), sadece panoda bir kablonun olması değil, bu kablonun binanın dışındaki bir elektrot (topraklama çubuğu) aracılığıyla toprakla düşük dirençli bir temas kurmasıdır. Eğer topraklama düzgün yapılmazsa, cihazlarda oluşacak bir kaçak doğrudan metal gövdeye iletilir ve kullanıcı temas ettiğinde çarpılma gerçekleşir.

Güvenli bir tesisat için topraklamanın nasıl yapılması gerektiği, direnç değerlerinin kaç olması gerektiği ve Makel’in bu alandaki profesyonel çözümleri hakkında daha teknik ve pratik bilgilere ulaşmak için elektrik topraklaması nasıl yapılmalı? pratik uygulamalar ve Makel çözümleri rehberimizi inceleyebilirsiniz.

Hatalı Bağlantıların Doğurabileceği Riskler

L, N ve PE kablolarının karıştırılması sistemin sadece çalışmamasına değil, ölümcül tehlikelere yol açabilir:

1. L ve N Yer Değiştirirse: Cihazlar çalışabilir ancak cihazın açma-kapama anahtarı fazı değil nötrü kestiği için cihaz kapalıyken bile iç devrelerinde enerji olmaya devam eder. Bu durum bakım sırasında çarpılmalara yol açar.

2. L ve PE Yer Değiştirirse: Bu en tehlikeli senaryodur. Cihazın metal gövdesine doğrudan faz verilmiş olur. Cihaza dokunan kişi doğrudan şebeke gerilimine maruz kalır.

3. N ve PE Yer Değiştirirse: Cihaz çalışabilir ancak devredeki Kaçak Akım Rölesi (KAR) sürekli atar. Sistem, dönüş akımının toprak üzerinden gittiğini fark eder ve bunu bir kaçak olarak algılayıp elektriği keser.

Makel ile Güvenli Tesisat ve Kurulum

Elektrik güvenliği, kullanılan ekipmanın kalitesiyle başlar. Makel'in standartlara tam uyumlu anahtar-priz grupları ve şalt ürünleri, klemens yapılarındaki özel tasarımlar sayesinde kablo uçlarının gevşemesini ve ark oluşumunu engeller.

Güvenlik İçin Son Hatırlatmalar:

• İşleme başlamadan önce ana sigortayı mutlaka kapatın.

• Priz montajlarında kablo uçlarını mutlaka uygun yüksüklerle sıkıştırın.

• Panonuzda mutlaka 30mA hassasiyetinde bir Kaçak Akım Rölesi bulunduğundan emin olun.
